锚固钻机的主机构造详解

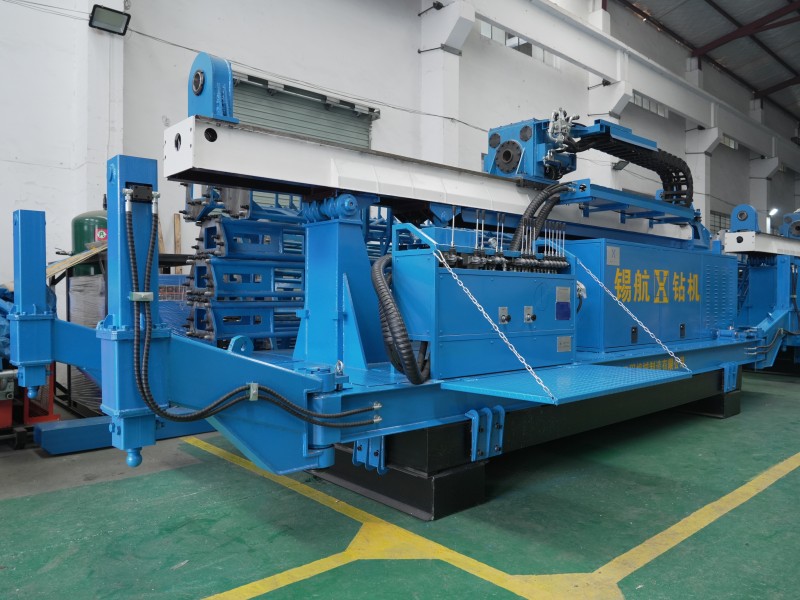

锚固钻机主机由托钻杆装置、动力头、滑架、底座等部件组成。

1.1 托杆装置及辅件 用于卸、接钻杆。

1.2 动力头 动力头由液压马达驱动，经齿轮传动变速，带动前端钻杆接头正反转。 为减少钻进时孔底冲击反力的震动，在钻杆接头法兰和输出轴法兰间安装有橡胶减震垫。 动力头主轴后面、液压马达下方有连接压缩空气胶管的接头，压缩空气经动力头、钻杆送至 冲击器工作，并将钻孔形成的岩屑排到地面。 动力头箱体内贮存有齿轮润滑油， 使用时应经常检查油量是否足够。 在箱体侧面设有观察窗 口，卸下盖板可作检查。

1.3 滑架 滑架是托杆装置、动力头等部件，完成动力头加压和提升动作的机构，进给油缸位于滑架内 部，活塞杆通过推动滚轮、上下导轮组拉动链条，由链条通过拖板将作用力传递给动力头。

1.4 锚固钻机底座、 底座为雪撬型式，上面装有支撑油缸，通过液压控制阀可改变钻空倾角。 底座两侧的主梁上设有定为孔， 钻机工作时， 底座应通过地脚螺栓与地面固定装置固定牢靠。
